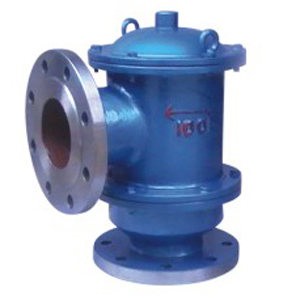

HXF7带接管阻火呼吸阀

HXF7带接管阻火呼吸阀

呼吸阀是固定在储罐顶上的通风装置,以保证罐内压的正常状态,防止罐内超压或超真空使储罐遭受损坏,也可以减少罐内液体挥发损耗.

根据国家《石油化工防火规范》(GB50160-92)的规定:“甲乙类液体的固定顶罐,应设防火器和呼吸阀”,而我国产品类型单一,还满足不了石油化工个部门的需要,为了解决上述问题,我厂与中感化总公司北京设计院共同研制开发HX系列新产品.该产品具有类型多,规格齐全,结构紧凑,重量轻,通风量大,泄漏小等特点.产品有单呼阀,单吸阀,呼吸阀,各种结构形式均可与阻火器组合构造,也可配制所需的接管.

本产品实为目前国内呼吸阀上的佼佼者,已成为中石化总公司工程建设都推荐产品.

一、代号说明

1.       呼吸阀代号以HX表示,HXF为阻火呼吸阀代号.

2.       呼吸阀类型代号以吸入和呼出口有否接管来分类,工8种,见表所示:

二.操作压力和使用环境温度

呼出压力:A. +355pa  B.+980pa  C.+1750pa  D.+4kpa  E.+18kpa

吸入压力:A.-295pa  B.-295pa  C.-295pa  D.-0.5kpa

(操作压力指标也可以由用户指定)   使用温度:-30℃～60℃

三.工作介质

汽油,煤油,柴油,芳烃,硫,空气等,或其他石油化工物料,阻火类别的选用“HGJ21-89”选行,选IIA级或IIB级由用户指定.

四.制造和检验标准

参照“SY7511”,“GB5908-86”等标准进行制造和验收.

注:法兰连接采用HG5010-58,PN1.0MPA,也可以根据用户需要,按HGJ.JB.ANSI-B16.5,JIS.
