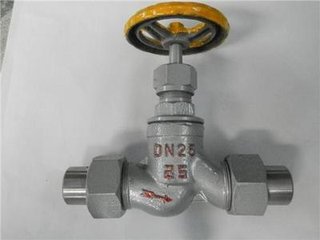

J21B氨用截止阀

在线留言
产品详情

J21B氨用截止阀】与J11H内螺纹截止阀结构有所相同。本阀为氨液的管路或装置设计。适用于全开和全关,不允许作调节和节流。由于本阀特殊的结构及体积小、开启或关闭行程相对较短,而且具有非常可靠的切断功能、密封性能好,便于拆卸与维修。较小的流量,使阀多用在公称通径比较小和介质工作温度不高的地方。本阀门使用于炼油厂、石油化工厂、石油化工厂的液化气系统,作为控制介质截的启闭装置。

【阀门结构特点】:

    【J21B氨用截止阀】主要阀体、接头、阀盖、阀杆、螺帽、手轮等部件组成。【J21B氨用截止阀】阀座采用铸钢材料,以及Z字形结构。Z形密封平面与启闭件是塞形的阀瓣,启闭行程短,其密封性好。此阀阀瓣沿流体的中心线作直线运动与密封面平行。【J21B氨用截止阀】阀盖采用螺母式,并带压盖螺帽。此结构属于强制密封式阀,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。在阀门开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用。开启高度一般仅为阀座通道直径的1/4,在开启和关闭过种中,由于阀瓣与阀体密封面间的摩控力比闸阀小,因而耐磨。阀进出口端为外螺纹式,配有内螺纹对焊式管接头。此阀结构合理,外形精巧美观,深受广大客户的好评。

【阀门工作原理】:
  【J21B氨用截止阀】作业开启时,阀瓣的开启高度,为公称直径的25%30%时,流体从Z型阀的下部流入,使流量已达到最大,表示阀门已达全开位置。J21B氨用阀截止阀的全开位置,应由阀瓣的行程来决定。手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将通路切断。逆转时则开启,阀杆提到最高点上密封起作用。

【阀门零部件材料】:

零件名称

阀体、阀盖

阀瓣

阀杆

垫片

填料

J21B-25Z

铸 铁

碳 钢

优质碳钢

聚四氟乙烯

聚四氟乙烯

J21F-25Z

【阀门性能规范】:

公称压力
PN(MPa)

试验压力PS(MPa)

工作压力
P(MPa)

工作温度
()

适用介质

壳体

密封

2.5

2.75

3.75

2.5

150

氨、氨液

【阀门结构图】:

【阀门连接尺寸】:

公称通径
DN(mm)

尺 寸(mm)

L

D

D1

H

H1

D2

10

175

14

20

170

190

80

15

180

20

26

170

150

80

20

190

23

30

175

155

100

25

213

28

34

190

165

120

32

-

-

-

-

-

140
