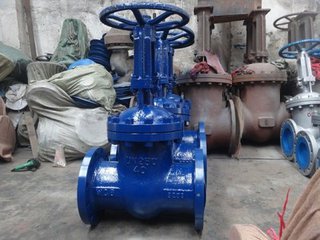

Z41Y-16I,25I,40I,64I-100I铬钼钢闸阀

在线留言
产品详情
产品特点
1 、结构紧凑、设计合理、阀门刚性好、通道流畅,流量系数小
2 、密封面采用不锈钢和硬质合金,使用寿命长
3 、采用柔性石墨填料、密封可靠,操作轻便灵活
4 、驱动方式为手动、气动、电动、齿轮传动
5 、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式

Z41Y-16I,Z41Y-25I,Z41Y-40I,Z41Y-64I,Z41Y-100I铬钼钢闸阀执行标准
设计规范: GB/T 12234
结构长度: GB/T 12221
连接法兰: JB/T 79
试验与检验: JB/T 9092
压力 - 温度: GB/T 9131
产品标识: GB/T 12220

Z41Y-16I,Z41Y-25I,Z41Y-40I,Z41Y-64I,Z41Y-100I铬钼钢闸阀性能规范
公称压力     PN     (     MPa     )  壳体  试验压力(     MPa     )  上密封      密封(液)  密封(气)      1.6  2.4  1.8  0.6  1.8      2.5  3.8  2.8  0.6  2.8      4.0  6.0  4.4  0.6  4.4      6.4  9.6  7.0  0.6  7.0      10.0  15.0  11.0  0.6  11.0      16.0  24.0  18.0  0.6  18.0
Z41Y-16I,Z41Y-25I,Z41Y-40I,Z41Y-64I,Z41Y-100I铬钼钢闸阀适用介质和适用温度
壳体材料  适用介质  适用温度(     ℃     )      碳素钢(     C     型)  水、蒸汽、油品  ≤425      铬镍钛钢(     P     型)  硝酸类  ≤200      铬镍钼钛钢(     R     型)  醋酸类  ≤200      铬钼钢(     I     型)  水、蒸汽、油品  ≤550
Z41Y-16I,Z41Y-25I,Z41Y-40I,Z41Y-64I,Z41Y-100I铬钼钢闸阀主要零件材料
阀体、阀盖  阀板、阀座  阀杆  阀杆螺母  填料  手轮      碳素钢  优质碳钢+硬质合金或不锈钢  铬不锈钢  铝青铜  石墨石棉盘根  可锻铸铁      铬镍钛钢  不锈钢、不锈钢+硬质合金  铬镍钛不锈钢  铝青铜  浸聚四氟乙烯  可锻铸铁      铬镍钼钛钢  不锈钢、不锈钢+硬质合金  铬镍钼钛不锈钢  铝青铜  浸聚四氟乙烯  可锻铸铁      铬钼钢  合金钢+硬质合金  铬钼铝钢  铝青铜  柔性石棉+     33.4  可锻铸铁
