产品详情
产品说明:

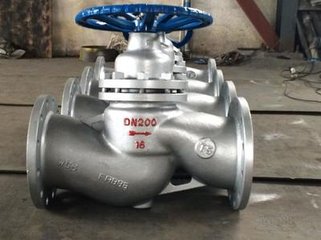

U41SM-16C 法兰柱塞截止阀型手动柱塞截止阀PN16～PN40由于密封圈采用新型非金属材料制成，具有经受长期高温、高压而不丧失弹性的性能，而且柱塞与密封圈之间的接触面积大，再者，密封圈系混合材料性能好，因此，密封可靠，经久耐用。主要适用于冶金、电业、化工、炼油、化肥、轻工、食品等行业中。
产品特点:
1、在阀门中柱塞与密封采用过盈配合，通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封 ，从而保证了阀门的密封性，杜绝了外泄漏；
2、由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用，从而提高阀门的使用寿命；
3、本阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖，用途广泛的新品种；
产品执行标准:
设计标准：GB12233-89、12235-89； 结构长度：GB12221-89； 法兰连接：GB79-59、GB113.1～9113.26； 传动方式：手动； 试验与检验：ZBJ160006、GB4981；
产品性能参数:
U41SM-16C 法兰柱塞截止阀手动柱塞截止阀PN16～PN40性能参数
公称压力 1.6 2.5 4.0 6.4 10.0
壳体试验压力（MPa） 2.4 3.75 6.0 9.6 15.0
高压密封试验压力（MPa） 1.76 2.75 4.4 7.04 11.0
低压气密封试验压力（MPa） 0.5～0.7
适用介质 水、蒸汽、油品（C） 硝酸类（P）、醋酸类（R）
适用温度（℃） ≤425 ≤200
产品外形结构连接尺寸:
