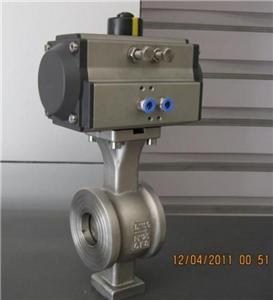

VQ647F-25P气动V型球阀

VQ647F-16C，DN80气动V型切断球阀 产品型号：VQ647F-16C，DN80气动V型切断球阀 江苏博雷阀门VQ647F-16C，DN80气动V型切断球阀气动执行器采用新型AT/GT系列气动执行器，其结构获得国家实用新型专利，有双作用和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更安全可靠；大口径阀门采用AW系列气动执行器，拨叉式结构传动，结构合理，输出扭矩大。 【VQ647F-16C，DN80气动V型切断球阀 产品介绍】： 江苏无锡博雷VQ647F气动V型球阀按密封性能分为软密封和硬密封；按调节方式分为调节型和切断型，切断型按作用形式分单作用和双作用式，调节型为双作用式。单作用式的独特优点是一旦动力源发生故障，球阀将按控制系统的要求自动处于关闭或开启位置。 【VQ647F-16C，DN80气动V型切断球阀 工作原理】： VQ647F-16C，DN80气动V型切断球阀具有特殊形状的固定式V型切口球体和可调金属阀座结构，当阀关闭时，V型切口与阀座形成楔形剪切作用，可防止球体和阀座之间污物产生的卡死现象，具有自清结功能，特别适用于含纤维料浆，污水和粘性颗粒的介质，配以阀门定位器可实现连续调节，并具流阻小，调节范围广，是一种用途广泛高质量的调节阀。 【VQ647F-16C，DN80气动V型切断球阀 产品特点】： 1、最大流动容积，通能力特别大，流通阻力小。 2、具有出色的调节特性，可以在广幅的变化范围内提供精确的控制。 3、最大可靠（安全）性，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。 4、采用可动金属阀座，具有自助补偿功能，并具有优越密封性能及超长的使用寿命。 5、由V型阀体与气动执行机构及其它附件组成。是一种直角回转结构的高级控制阀。 6、采用双轴承结构，机械稳定性高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。 7、V型缺口与阀座产生一个强大的剪切能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。 【VQ647F-16C，DN80气动V型切断球阀 可选择附件】： 1.切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。 2.调节型附件：电气定位器、气动定位器、电气转换器。 3.气源处理附件：空气过滤减压阀、气源处理三联件。 VQ647F-16C，DN80气动V型切断球阀主要零件材质表: 材料\材料代号 C P R 主要零件 阀体 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti 球板 2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti 阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 密封圈 硬质合金 填料 聚四氟乙烯、柔石墨 适用工况 适用介质 水、蒸汽、油品 类 醋酸类 适用温度 -28℃～500℃ 执行器 型号 GT或AW系列 气源压力 0.3-0.7MPa 执行标准 设计制造 结构长度 法兰尺寸 压力温度 试验检验 GBT/12237 GB12221 GB9113 GB9131 GB13927 VQ647F-16C，DN80气动V型切断球阀 产品性能规范: 公称压力 试验压力(MPa) 适用介质 适用温度 壳体试验 密封试验 1.6 2.4 1.76 水、油、气及高粘度，含纤维、固体颗粒等介质 -28℃～≤550℃ 2.5 3.75 2.75 4.0 6.0 4.4 应用规范 连接法兰 JB79-59 GB9113 HG20592-97 ANSI B16.5 检验试验 JB/T9092-99 API 598 VQ647F-16C，DN80气动V型切断球阀 公斤尺寸：
